Laboratorio #2

Descripción del Laboratorio:

Veremos como controlar a través de Arduino ocho (8) LEDs puestos en una protoboard, haciendo que un LED se mueva en forma continua de izquierda a derecha, mientras por medio de los valores de dos Potenciómetros se controlan los tiempos que el LED permanece encendido y apagado.

Lista de los Elementos utilizados:

1. Una (1) Protoboard
2. Ocho (8) Resistencias de 330 Ohmios
3. Ocho (8) Leds
4. Un (1) Arduino UNO
5. Cables Jumpers
6. dos potenciometros 5 KOhm

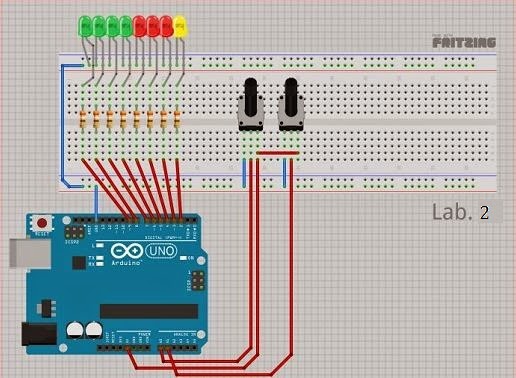

Diagrama del Montaje en Fritzing:

Diagrama Esquemático del Montaje en Fritzing:

Fotos del Montaje (paso a paso):

• Paso UNO:Tener a disposición los elementos necesarios

• Paso DOS: Distribuir las ocho resistencias en la protoboard

• Paso TRES: Colocar los ocho (8) Leds, los dos potenciometros que controlaran los tiempos de encendido y apagado de nuestros leds y realizar las conexiones de acuerdo al diagrama de conexión, hay que tener en cuenta que las conexiones erróneas causan errores en el funcionamiento.

• Paso CUATRO: Programamos nuestro arduino y a probar.

¡¡¡Enhorabuena ya es hora de ver el funcionamiento!!!

VÍDEO DE FUNCIONAMIENTO

Código fuente:

laboratorio #1

Descripción del Laboratorio:

El objetivo de este laboratorio es controlar a través de Arduino ocho (8) LEDs puestos en una protoboard, encendiendo desde el primero hasta el octavo uno tras otro y viceversa, es decir, yendo y viniendo .parta lo cual se utilizaran los puertos digitales de arduino.

Lista de los Elementos utilizados:

Una (1) Protoboard
Ocho (8) Resistencias de 330 Ohmios
Ocho (8) Leds
Un (1) Arduino UNO
Cables Jumpers

Diagrama del Montaje en Fritzing:

Diagrama Esquemático del Montaje en Fritzing:

Fotos del Montaje (paso a paso):

• Paso UNO:Tener a disposición los elementos necesarios

• Paso DOS: Distribuir las ocho resistencias en la protoboard

• Paso TRES: Colocar los ocho (8) Leds de la forma adecuada, es decir, que la pata más larga (Ánodo) de cada Led queden en conexión con los pines digitales y todas las patas cortas (Cátodo) queden con su resistencia en común a GND.

• Paso CUATRO: realizar la conexión del Ánodo de cada led a los respectivos pines digitales de arduino y conectar los puntos comunes al GND de nuestro arduino.

• Paso CINCO: Programamos nuestro arduino y listo.

Enhorabuena a Probar

VÍDEO DE FUNCIONAMIENTO

Código Fuente en Arduino:
